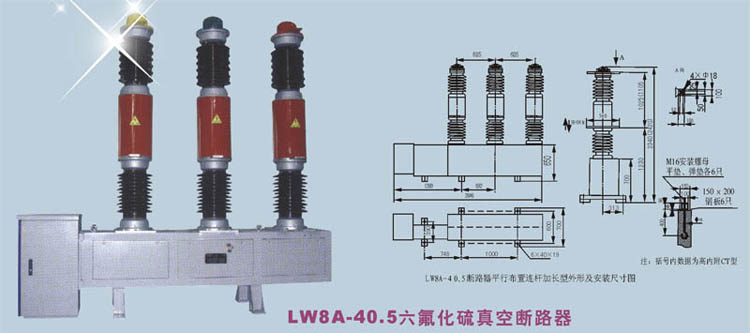

LW8-40.5系列六氟化硫斷路器
產品概述:
1、產品概述
??????LW8-40.5型六氟化硫斷路器是三相交流50Hz戶外高壓電器設備，適用于40.5KV輸配電系統的控制和保護，也可用作聯絡斷路器及開合電容器組場合。
2、主要特點
??????產品開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5kA短路電流達21次不檢修，不更換六氟化硫氣體；機械可靠性高。機械壽命達3000次以上；能頻繁操作，每臺可裝12只電流互感器，供用戶選擇。該產品采用新型MKZ型SF6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。
??????斷路器符合國家標準GB1984-89《交流高壓斷路器》和國際電工委員會標準IEC56出版物《高壓交流斷路器》的要求。
??????該產品配用CT14型彈簧機構。
3、主要技術參數
|
序號
|
項目名稱
|
參數
|
|
1
|
額定電壓（kV）
|
40.5
|
|
2
|
額定電流（A）
|
2000
|
|
3
|
額定短路開斷電流（kA）
|
31.5
|
|
4
|
額定失步開斷電流（kA）
|
7.9
|
|
5
|
額定開合單個電容器組電流（A）
|
400
|
|
6
|
額定操作順序
|
分-0.3s-合分-180s-合分
|
|
7
|
SF6氣體額定充氣壓力（MPa）
|
0.45
|
|
8
|
分閘時間（ms）
|
≤60
|
|
9
|
合閘時間（ms）
|
≤100
|
|
10
|
剛分速度（m/s）
|
3.4
|
|
11
|
剛合速度（m/s）
|
3.2
|
|
12
|
斷路器重量（kg）
|
1400
|
4 、CT14彈簧機構主要參數
|
合閘線圈
|
a.c.220V,3.5A
|
d.c.110V,3.6A
|
d.c.220V,1.8A
|
|
分閘線圈
|
a.c.220V,3.5A
|
d.c.110V,4.8A
|
d.c.220V,2.4A
|
|
電動機
|
a.c.220V,5A
|
d.c.220V,5A
|
d.c.110V,10A
|
|
儲能時間
|
≤15s
|
||
5、使用環境條件
[1]?海拔高度：≤3000m。
[2] 環境溫度：-30℃～+40℃。
[3] 污穢等級：Ⅱ級、Ⅲ級、Ⅳ級。
[4] 相對濕度：日平均不大于95%，月平均不大于90%（25℃）。
[5] 風壓：不大于700Pa（相當于34m/s）。
[6] 沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。
6、訂貨注意事項：
????????訂貨時請注明機構中儲能電動機以及分、合閘線圈的操作電壓；電流互感器規格型號及接線要求（正常情況下按K1-K4接線）；所配專用工具及備件數量。是否需要過渡支架。
7、?所配電流互感器技術參數?
[1]?海拔高度：≤3000m。
[2] 環境溫度：-30℃～+40℃。
[3] 污穢等級：Ⅱ級、Ⅲ級、Ⅳ級。
[4] 相對濕度：日平均不大于95%，月平均不大于90%（25℃）。
[5] 風壓：不大于700Pa（相當于34m/s）。
[6] 沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。
6、訂貨注意事項：
????????訂貨時請注明機構中儲能電動機以及分、合閘線圈的操作電壓；電流互感器規格型號及接線要求（正常情況下按K1-K4接線）；所配專用工具及備件數量。是否需要過渡支架。
7、?所配電流互感器技術參數?
|
序號
|
型號
|
接線抽頭
|
電流比(A)
|
準確級次
|
額定二次負荷（Ω）
|
?10%倍數
|
|
1
|
LR-35-100
|
K1-K2
|
50/5
|
1
|
0.4
|
?
|
|
K1-K3
|
75/5
|
1
|
0.4
|
?
|
||
|
K1-K4
|
100/5
|
0.5
|
0.6
|
?
|
||
|
2
|
LRB-35-100
|
K1-K2
|
50/5
|
10P
|
0.4
|
2
|
|
K1-K3
|
75/5
|
10P
|
0.6
|
2
|
||
|
K1-K4
|
100/5
|
10P
|
1.2
|
4
|
||
|
3
|
LR-35-200
|
K1-K2
|
100/5
|
0.5
|
0.6
|
?
|
|
K1-K3
|
150/5
|
0.5
|
0.6
|
?
|
||
|
K1-K4
|
200/5
|
0.5
|
0.8
|
?
|
||
|
4
|
LRB-35-200
|
K1-K2
|
100/5
|
10P
|
1.2
|
4
|
|
K1-K3
|
150/5
|
10P
|
1.2
|
6
|
||
|
K1-K4
|
200/5
|
10P
|
1.2
|
10
|
||
|
5
|
LR-35-300
|
K1-K2
|
100/5
|
0.5
|
0.8
|
?
|
|
K1-K3
|
200/5
|
0.5
|
0.8
|
?
|
||
|
K1-K4
|
300/5
|
0.5
|
0.8
|
?
|
||
|
6
|
LRB-35-300
|
K1-K2
|
100/5
|
10P
|
1.2
|
4
|
|
K1-K3
|
200/5
|
10P
|
1.2
|
6
|
||
|
K1-K4
|
300/5
|
10P
|
1.2
|
10
|
||
|
7
|
LR-35-400
|
K1-K2
|
200/5
|
0.5
|
1.2
|
?
|
|
K1-K3
|
300/5
|
0.5
|
1.2
|
?
|
||
|
K1-K4
|
400/5
|
0.5
|
1.2
|
?
|
||
|
8
|
LRB-35-400
|
K1-K2
|
200/5
|
10P
|
1.2
|
10
|
|
K1-K3
|
300/5
|
10P
|
1.2
|
10
|
||
|
K1-K4
|
400/5
|
10P
|
1.2
|
10
|
||
|
9
|
LR-35-500
|
K1-K2
|
300/5
|
0.5（0.2）
|
1.2
|
?
|
|
K1-K3
|
400/5
|
0.5（0.2）
|
1.2
|
?
|
||
|
K1-K4
|
500/5
|
0.5（0.2）
|
1.2
|
?
|
||
|
10
|
LRB-35-500
|
K1-K2
|
300/5
|
10P
|
1.2
|
10
|
|
K1-K3
|
400/5
|
10P
|
1.2-1.6
|
10
|
||
|
K1-K4
|
500/5
|
10P
|
1.2-1.6
|
10
|
||
|
11
|
LR-35-600
|
K1-K2
|
400/5
|
0.5（0.2）
|
1.2
|
?
|
|
K1-K3
|
500/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
||
|
K1-K4
|
600/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
||
|
12
|
LRB-35-600
|
K1-K2
|
400/5
|
10P
|
1.2-1.6
|
10
|
|
K1-K3
|
500/5
|
10P
|
1.2-1.6
|
10
|
||
|
K1-K4
|
600/5
|
10P
|
1.2-1.6
|
10
|
||
|
13
|
LR-35-800
|
K1-K2
|
600/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
|
K1-K3
|
700/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
||
|
K1-K4
|
800/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
||
|
14
|
LRB-35-800
|
K1-K2
|
600/5
|
10P
|
1.2-1.6
|
10（15）
|
|
K1-K3
|
700/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
K1-K4
|
800/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
15
|
LR-35-1000
|
K1-K2
|
600/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
|
K1-K3
|
800/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
||
|
K1-K4
|
1000/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
||
|
16
|
LRB-35-1000
|
K1-K2
|
600/5
|
10P
|
1.2-1.6
|
10（15）
|
|
K1-K3
|
800/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
K1-K4
|
1000/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
17
|
LR-35-1500
|
K1-K2
|
1000/5
|
0.5（0.2）
|
1.2-1.6
|
含
1250/5 |
|
K1-K3
|
1200/5
|
0.5（0.2）
|
1.2-1.6
|
|||
|
K1-K4
|
1500/5
|
0.5（0.2）
|
1.2-1.6
|
|||
|
18
|
LRB-35-1500
|
K1-K2
|
1000/5
|
10P
|
1.2-1.6
|
10（15）
|
|
K1-K3
|
1200/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
K1-K4
|
1500/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
19
|
LR-35-2000
|
K1-K2
|
1500/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
|
K1-K3
|
1800/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
||
|
K1-K4
|
2000/5
|
0.5（0.2）
|
1.2-1.6
|
?
|
