ZW32-24看門狗真空斷路器

產品概述:

ZW32-24智能真空斷路器產品概述

? ? ? ? ??ZW32型交流高壓自動重合器（以下簡稱重合器）是由ZW32-24C型交流高壓斷路器(以下簡稱斷路器)和ST300C重合控制器(以下簡稱重合控制器)組成.能夠按照預定的開斷和重合順序在交流線路中自動進行開斷和重合操作，并在其后自動復位或閉鎖的、自具控制保護功能的高壓開關設備。產品符合IEC62271-111標準。

1.1?主要用途

1.1.1 ZW32-24C型交流高壓斷路器是電站或柱上安裝的戶外開關設備。主要用于額定電壓24Kv.22Kv.20kv.三相交流50/60Hz的輸配電系統中，開合額定電流、短路電流.主要用于城市，農村配電網及20-24kV變電站。此設備二次控制線航空接頭解開線后可與重合控制噐連接，使產品方便升級為自動重合器。

1.1.2 ZW32-24CZ型交流高壓重合器除具備斷路器的開合額定電流、短路電流功能外，還具有0～4次重合閘、定/反時限電流保護、零序電流保護、失壓保護等。同時具有故障記錄功能。也可用在環網中進行投切轉換。產品設有RS485/232通訊接口，遵循IEC870-101 通訊規約，可與監控系統連接，便于實現四遙及遠方通訊。定時、全面的自檢系統大大提高了配電系統的可靠性。

?

ZW32-24智能真空斷路器

2.1?使用環境條件

2.1.1海拔高度：不高于2000m；

2.1.2 空氣溫度：上限+50?℃，下限—40℃；

2.1.3 相對濕度：≤95%；

2.1.4 最大風速：35m/s；

2.1.5 無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

?

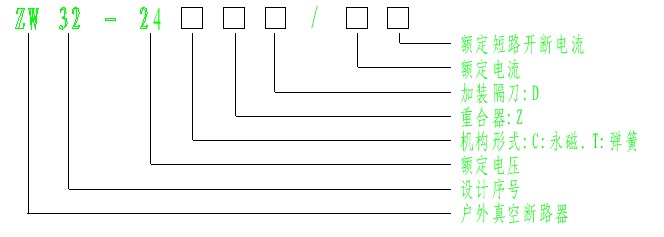

ZW32-24智能真空斷路器型號含義：?

表1斷路器主要技術參數

序 號	項?? 目		單 位	數 據
電壓參數
1	額定頻率?		Hz	50/60
2	額定電壓		kV	24
?	?			?
4	額定1分鐘工頻耐受電壓	干試	kV	65
		濕試		50
5	額定雷電沖擊耐受電壓		kV	145
電流參數??
1	額定電流		A	630、1000、1250.1600
2	額定短路開斷電流		kA	16、20、25
3	額定短時耐受電流		kA	16、20、25
4	額定短路持續時間		s	4
5	額定峰值耐受電流		kA	40、50、63
6	額定短路關合電流		kA	40、50、63
7	額定觸頭壓力下限時的回路電阻		μΩ	≤60
8	額定操作順序		?	分-t1-合分-t2-合分-t3-合分-閉鎖
機械特性參數??
1	觸頭開距?		mm	12+1
2	平均分閘速度		m/s	1.4 ±0.2
3	平均合閘速度		m/s	0.8±0.2
4	三相分合閘不同期性		ms	≤2
5	觸頭超行程		mm	2+1
6	機械壽命?		次	＞10000
7	觸頭允許磨損厚度?		mm	3

ZW32-24智能真空斷路器訂貨須知：
? ? ? ??訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。?
用戶須提出安裝方式，選擇相應緊固附件。?
用戶須根據使用要求選擇相應的功能配置。
6隨機文件?
6.1 產品合格證一份。?
6.2 安裝使用說明書一份。?
6.3 裝箱單一份。

?

ZW32-24智能真空斷路器售后服務：

我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。

(2)由于操作不當而造成的故障或損壞。

(3)由于對產品的改造、分解、組裝而發生的故障或損壞.
